Технические характеристики труб из углеродистой стали ERW
Внешний диаметр: 1/2-48 дюймов (21,3-1219 мм)
Вес: SCH10-SCH80 (0,5-40 мм)
Стандарт материала:
PSL 1: A25, A, B, X42, X46, X52, X56, X60, X65, X70
PSL 2: Б, Х42, Х46, Х52, Х56, Х60, Х65, Х70, Х80
Диапазон технических характеристик:
Внешний диаметр: 1/2-48 дюймов (21,3-1219 мм)
Вес: SCH10-SCH80 (0,5-40 мм)
Стандарт материала:
PSL 1: A25, A, B, X42, X46, X52, X56, X60, X65, X70
PSL 2: Б, Х42, Х46, Х52, Х56, Х60, Х65, Х70, Х80
Приложения:
Для транспортировки газа, воды, нефти в нефтегазовой отрасли.
|
Стандартный |
Сталь Оценка |
Химический состав, % |
Предел прочности, МПа |
Предел текучести, МПа |
Удлинение, % | |||||||
|
C |
Мин. |
P |
S |
|||||||||
|
МАКС |
МИН |
|||||||||||
|
API-5Л |
B |
0.27 |
1.15 |
0.03 |
0.03 |
413 |
241 |
21.5-29.5 |
||||
|
|
X42 |
0.29 |
1.25 |
0.03 |
0.03 |
413 |
289 |
21.5-29.5 |
||||
|
|
X46 |
0.31 |
1.35 |
0.03 |
0.03 |
434 |
317 |
20.5-28.5 |
||||
|
|
X52 |
0.31 |
1.35 |
0.03 |
0.03 |
455 |
358 |
19.5-27 |
||||
|
|
X56 |
0.26 |
1.35 |
0.03 |
0.03 |
489 |
386 |
18.5-25.5 |
||||
|
|
X60 |
0.26 |
1.35 |
0.03 |
0.03 |
517 |
413 |
17.5-24 |
||||
Технические характеристики
Экспресс-сварка сопротивлением ERW, контактная сварка с высокой эффективностью производства, низкой стоимостью, экономией материалов, простой автоматизацией и т. д., поэтому она широко используется в авиации, аэрокосмической, энергетической, электронной, автомобильной, легкой промышленности и других отраслях промышленности, является одним из важных сварочных процессов.
|
Технические параметры стальной трубы ERW |
Предел прочности |
Больше или равно 410(42) |
|
Предел текучести 0,2% |
Больше или равно 245(25) |
|
|
Удлинение % |
Больше или равно 25 |
|
|
ХТ |
ХОРОШО |
|
|
ЮТ |
ХОРОШО |
|
|
Давление воды |
ХОРОШО |
|
|
ИМП |
ХОРОШО |
|
|
Плоский тест |
ХОРОШО |
|
|
Поверхность |
Покраска Маркировка |
|
|
Заканчивается |
Скошенные и колпачки |
|
|
Упаковка |
В связках |
Со стальной полосой |
|
Измерение |
Размер наружного диаметра |
219-820 мм |
|
Толщина |
6-25 мм |
|
|
Длина |
6-20m |
|
|
Сертификат |
API 5Л/ИСО |
|
Описание
Стальная труба ERW представляет собой прямую сварную трубу, электрическая сварка сопротивлением, аббревиатура ERW для транспортировки жидких объектов с парами нефти и природного газа, может отвечать требованиям высокого и низкого давления, транспортировка в мире, где сектор труб занимает центральное место.
Труба ERW представляет собой «стальную трубу, сваренную высокочастотным сопротивлением», и обычный процесс сварки сварных труб не одинаков: сварочный шов выполнен из стального корпуса из основного металла, механическая прочность лучше, чем у обычной сварной трубы.
|
стандартный допуск по толщине |
|||||
|
класс допуска |
допуск по толщине |
||||
|
S/D |
|||||
|
0.1< S/D |
0.05< S/D≤0.1 |
0.025< S/D≤0.05 |
S/D Меньше или равно 0,025 |
||
|
S1 |
±15%, мин±0,6 мм |
||||
|
S2 |
A |
±12,5%, мин±0,4 мм |
|||
|
B |
+ плюс допуск зависит от запроса веса - 12.5% |
||||
|
S3 |
A |
±10%, мин±0,2 мм |
|||
|
B |
±10% |
±12,5%, мин±0,4 мм |
±15% |
||
|
C |
+плюс допуск зависит от запроса веса - 10% |
||||
|
S4 |
A |
±7,5%, мин±0,15 мм |
|||
|
B |
±7.5% |
±10% |
±12.5% |
±15% |
|
|
S5 |
±5%, мин±0,10 мм |
||||
|
не-стандартный допуск по толщине |
|||||
|
класс допуска |
допуск по толщине, % |
||||
|
НС1 |
+15 -12.5 |
||||
|
НС2 |
+15 -10 |
||||
|
НС3 |
+12.5 -10 |
||||
|
НС4 |
+12.5 -7.5 |
||||
|
примечания:S — номинальный размер трубы, D — номинальный внешний диаметр трубы. |
|||||

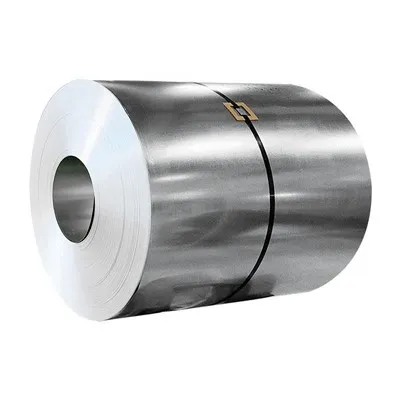

Труба ERW возникает из-за использования горячекатаной -катушки в качестве сырья, однородную толщину стенки можно контролировать на уровне около +- 0.2 мм, два конца стальной трубы соответствуют стандарту APL и стандарту GB / t9711.1, канавку для обрезки концов, доставку фиксированной длины и другие преимущества. В последние годы инженерные сети газопроводов и газовые компании широко использовали трубы ВПВ в качестве основной трубопроводной сети города.
Приложения
Труба предназначена для транспортировки жидкостей и строительства, в основном используется в таких отраслях, как угольный газ, пар, вода, нефть, природный газ.
